PediX
Montage rapide et force portante particulière

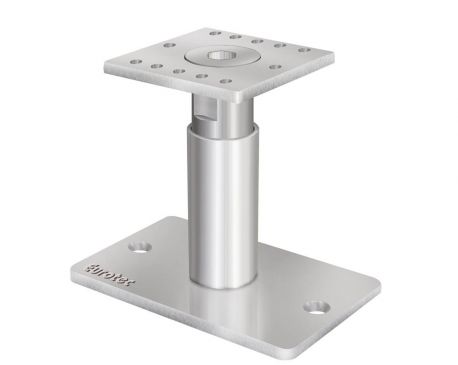

Le
pied de support PediX est un porteur de poteau remplissant les
exigences de protection constructive du bois. Il peut être monté sur le
bois de bout sans autres travaux de poutrage et sans forage préalable à
l'aide de vis à filetage total. Un joint EPDM placé entre le pied de
support et le support assure une protection supplémentaire du bois
contre la pénétration d'humidité. Après le montage, le pied de support
peut être réglé ultérieurement en hauteur jusqu'à 50 ou 100 mm (sauf
PediX B500). Des tolérances de fabrication conditionnées par la
construction et un tassement ultérieur des éléments individuels peuvent
être compensés par le réglage de hauteur. Le pied de support présente
une charge admissible de traction et de pression élevée. La durabilité
du pied est garantie par la galvanisation à chaud selon DIN EN ISO
12944-2 (C3).
Brève description technique:
- Montage simple à l'aide de vis à filetage total sans travaux de poutrage, sans forage préalable et sans fraisage
- Protection constructive supplémentaire du bois grâce au joint EPDM 90 x 90 x 1,5 mm au bois de bout
- Charge admissible de traction et de pression élevée selon ETA 13/0550
- Acier de construction S235JR (ST37-2) galvanisé à chaud selon DIN EN ISO 12944-2 (C3)
- Section transversale min. de bois de 100 x 100 mm
- La livraison comprend 12 vis à filetage total 5,0 x 80 mm
- Certificat concernant la charge admissible des pièces individuelles
Avantages:
- Montage simple sans travaux de fraisage
- Réglabilité en hauteur ultérieurement
- Haute absorption de charge
- Pour chaque pied de support, 12 vis à filetage total Ø 5,0 x 80 mm sont contenues dans le lot de livraison!
| N° d'art. |
Réglage en hauteur à l’état monté |
Coupe transversale min. du support |
Dimensions |
Force portante |
Résistance à la traction |
Force portante transversale |
UE |
Code EAN |
|
904689-HV |
300 - 450 mm |
100 x 100 mm |
8 x 160 x 100 mm |
34,5 kN |
8,6 kN |
2,3 kN* |
4 |
4251314704276 |
|
904682-HV |
190 - 290 mm |
100 x 100 mm |
8 x 160 x 100 mm |
35,4 kN |
9,2 kN |
3,6 kN* |
4 |
4250207489573 |
|
904681-HV |
140 - 190 mm |
100 x 100 mm |
8 x 160 x 100 mm |
48,0 kN |
9,2 kN |
3,5 kN* |
4 pièces |
4251314704269 |
|
904681 |
140 - 190 mm |
100 x 100 mm |
8 x 160 x 100 mm |
48,0 kN |
9,2 kN |
|
4 |
4250207465973 |
|
904682 |
190 - 290 mm |
100 x 100 mm |
8 x 160 x 100 mm |
30,9 kN |
9,2 kN |
|
4 |
4250207465980 |
|
904689 |
300 - 450 mm |
100 x 100 mm |
8 x 160 x 100 mm |
16,2 kN |
9,2 kN |
|
4 |
4250207489511 |
